Решение для контроля закачки технологических жидкостей в скважины

17.02.2022

Проблема

Заказчик этого проекта занимается сервисными работами для нефтедобывающих предприятий в Томской области. Работы заключаются в закачке технологических жидкостей в скважины в процессе их подземного и капитального ремонта.

Проводя такие работы, очень важно соблюдать технологические требования. Однако на практике процесс часто нарушался:

• оператор закачивал жидкость под более высоким давлением, чем требуется, в результате чего нарушалась работа нефтеносного слоя. Это приводило к падению количества добываемой нефти;
• оператор нарушал технологию работ: увеличивал скорость закачки (хотел поскорее закончить работу и уехать) или уменьшал ее (при часовой оплате так получалось больше заработать);
• оператор мог закачать в скважину соленую воду вместо дорогостоящего кислотного раствора, что, конечно же, не соответствовало технологической карте;
• были возможны случаи кражи раствора для закачки, что приносило ущерб компании.

В итоге из-за некачественно выполненных работ и нарушения технологической дисциплины заказчик лишался дохода – его услуги отказывались оплачивать, выставляя штрафы.

Клиент обратился к «Квантор-Т», производителю систем телеметрии, за разработкой решения. Основной задачей было обеспечить контроль параметров работы насосных агрегатов в реальном времени.

Решение

По запросу заказчика «Квантор-Т» разработали комплексное решение – систему контроля технологической дисциплины, состоящее из двух основных компонентов:

• аппаратно-программный комплекс (АПК) «КВАНТОР-5тмс»;
• платформа Wialon.

АПК монтируется на шасси автомобиля, а блок приема и обработки устанавливается в кабине водителя.

Контроль параметров технологической жидкости

АПК регистрирует следующие технологические параметры закачиваемой жидкости:

• давление;
• моментальный расход;
• объем;
• температуру;
• плотность.

Еще АПК позволяет следить за температурой и давлением масла в системе смазки насоса, а также количеством оборотов вала насоса.

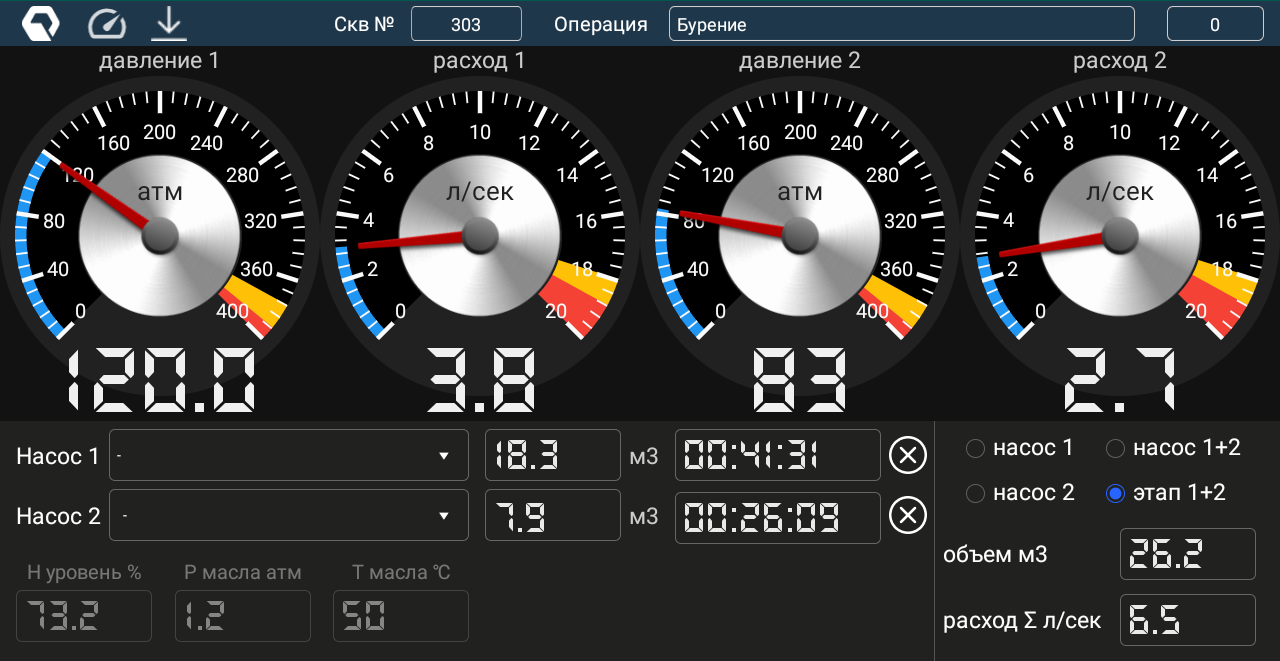

У блока приема и обработки есть экран, на котором отображаются эти значения. Далее по сотовой сети они передаются на сервер Wialon.

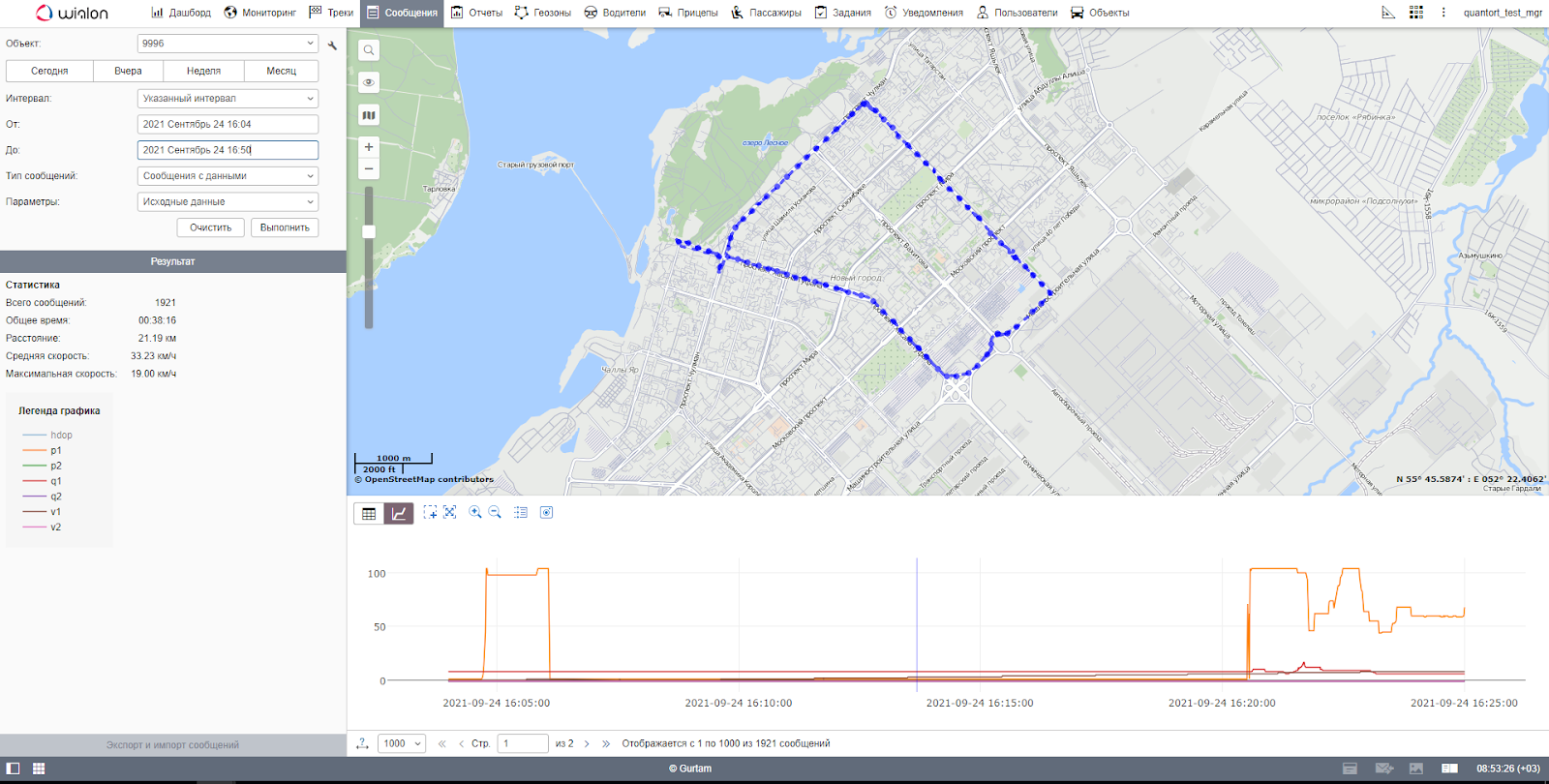

Wialon показывает данные о параметрах технологических жидкостей

Система мониторинга отслеживает любое отклонение контролируемых параметров от заданных значений и оповещает о нем. В результате сотрудники компании быстро реагируют на некачественно выполненные работы или подозрительные манипуляции с технологической жидкостью.

Кроме того, заказчик получил возможность контролировать расход топлива с привязкой к работе насоса. Система получает данные о расходе топлива и сравнивает их с нормативами при таком режиме работы. Это позволяет определить, какую операцию и в какое время выполняет агрегат, контролировать зависимость расхода топлива от сложности операции и обнаруживать сливы.
